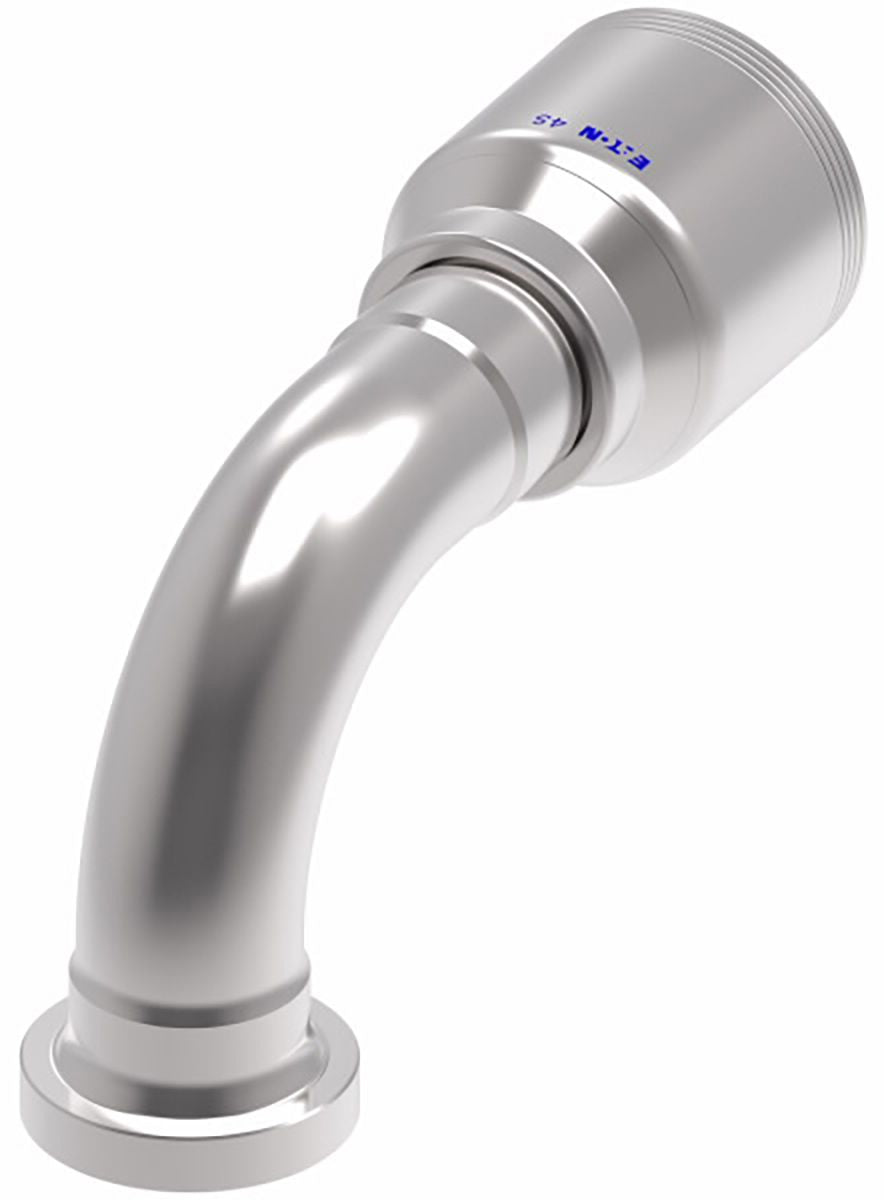

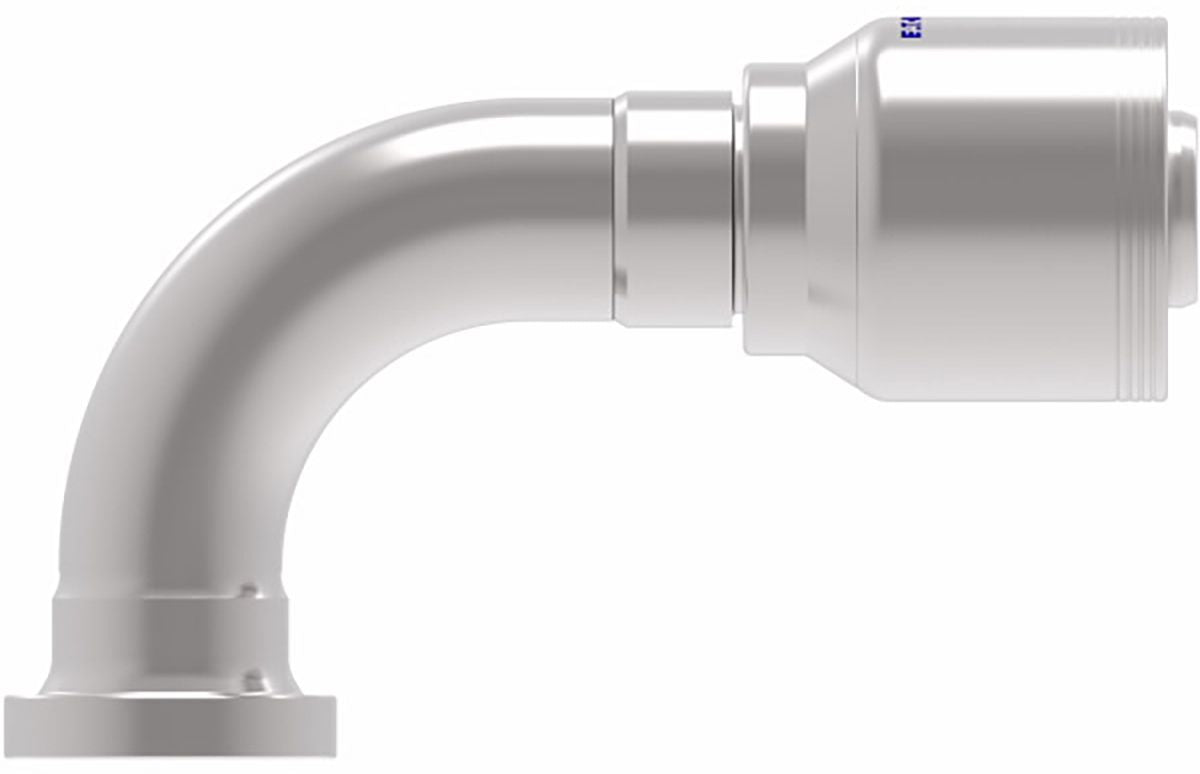

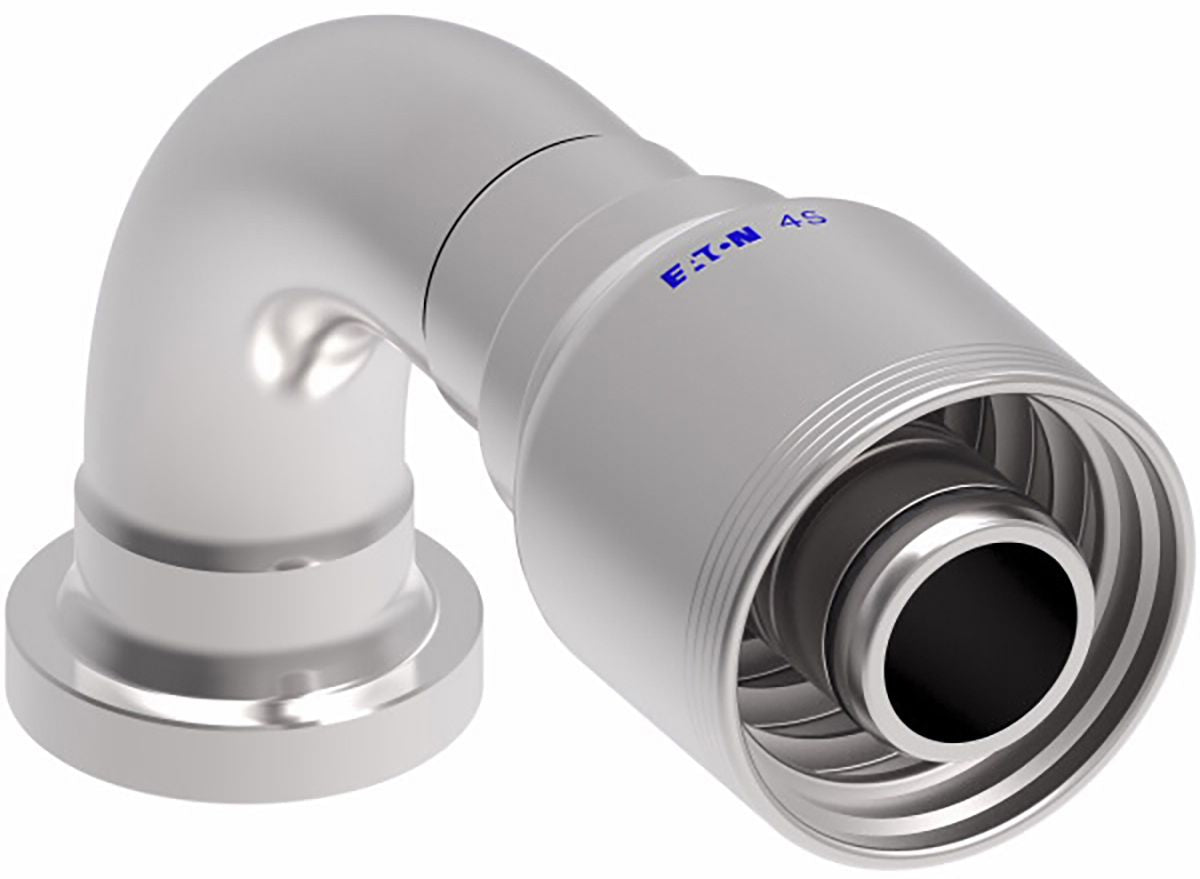

Elbow à sertissage 4S de la série 4S, acier au carbone, bride divisée 90 °, SAE 62, 1-1 / 4 (-20) x 2,5 "(-24)
(Paquet de
1)
SKU:1542951 Article#: 1542951
Tuyaux compatibles
4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-28
Fréquemment achetés ensemble
Coupage de tuyau à serrage 1/4 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Couplage à sertissage 3/8 "x 11 / 16-16
Impossible de charger la disponibilité du service de retrait
Méatherhead H280 Hydraulic tuyau caoutchouc 0,69 "x 50 '
Impossible de charger la disponibilité du service de retrait
Nylon mâle du coude à points 1/4 x 1 / 8-27
Impossible de charger la disponibilité du service de retrait
Pince de tuyau 301 SS 1-13 / 16 à 2-3 / 4 "
Impossible de charger la disponibilité du service de retrait
Coupage du tuyau à serrage 1/2 "x 3/4-16
Impossible de charger la disponibilité du service de retrait
SAE Interchangeable Nut Driver Set 11pc
Impossible de charger la disponibilité du service de retrait
Ensemble de clés réglables / tuyaux 4pc
Impossible de charger la disponibilité du service de retrait
Cryoboost 1/4 "dia. 1/4"
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z de la série Z 3/8 "x 3 / 8-18
Impossible de charger la disponibilité du service de retrait
Couplage de tuyau à serrage 3/8 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Couplage à sertissage 3/8 "x 13 / 16-16
Impossible de charger la disponibilité du service de retrait
Vis auto-libellé Head hex 1 / 4-14 x 1 "
Impossible de charger la disponibilité du service de retrait
USS Flat Washer à travers l'acier durci 5/16 "
Impossible de charger la disponibilité du service de retrait
Noix de noix hexagonale 8 acier en alliage 3 / 8-16
Impossible de charger la disponibilité du service de retrait
Description du produit
Tuyaux compatibles4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Spécifications techniques
| Article#: | 1542951 |
|---|---|
| No de modèle du fabricant : | 4S24FHB20 |
| Numéro de série du fabricant | Série 4S |
| Méthode d'attachement | Se raccourcir |
| Dimension d'ajustement A (tuyau) | 1-1/4 (-20) " |
| Taille du tableau de bord | -20 |
| Type de fin d'ajustement | À bride |
| Angle d'adaptation | 90 ° |
| Dimension d'ajustement B (fin de travail) | 2.50 (-24) |
| Weatherhead No. | 4S24FHB20 |
| Code SAE | J1176 |
| Matériel | Carbone |
| Finition | Dura-koteᵀᴹ |
| Facteur de coupure de tuyau | 4.84 " |
| UNSPSC #: | 27121707 |
| Conforme à la TAA : | Non |
| Poids: | 4.05 lb |
