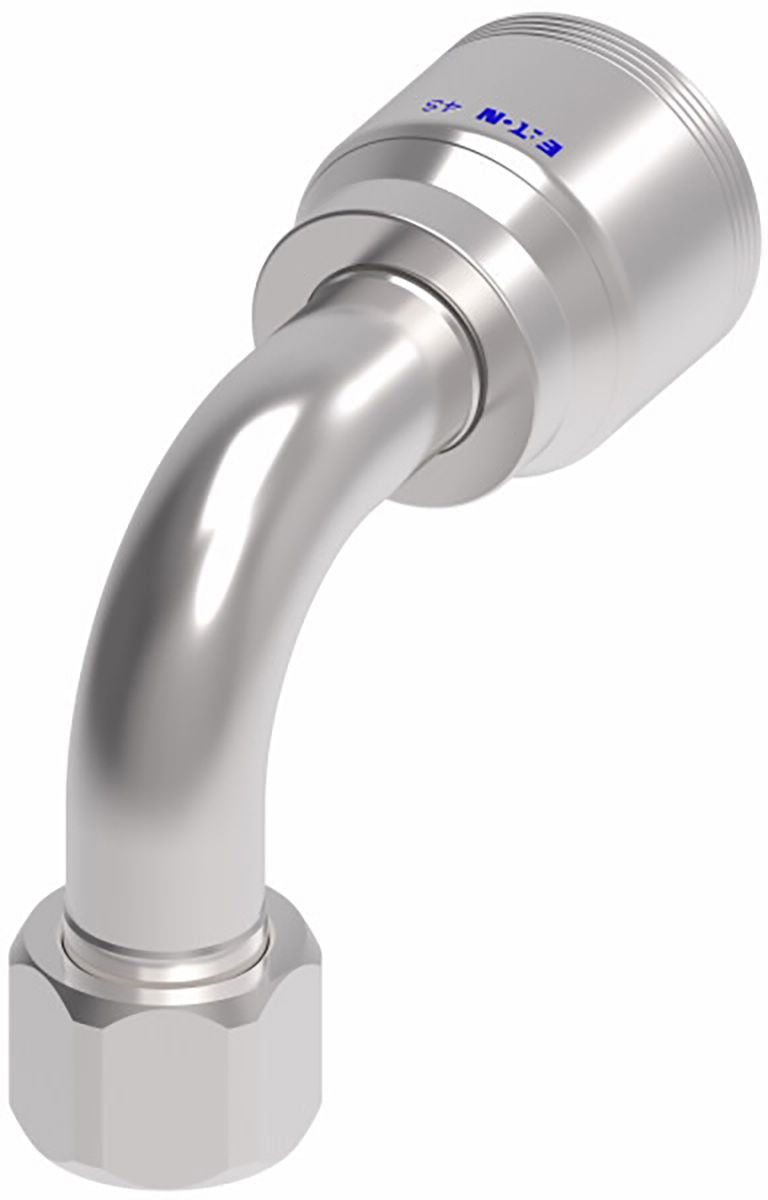

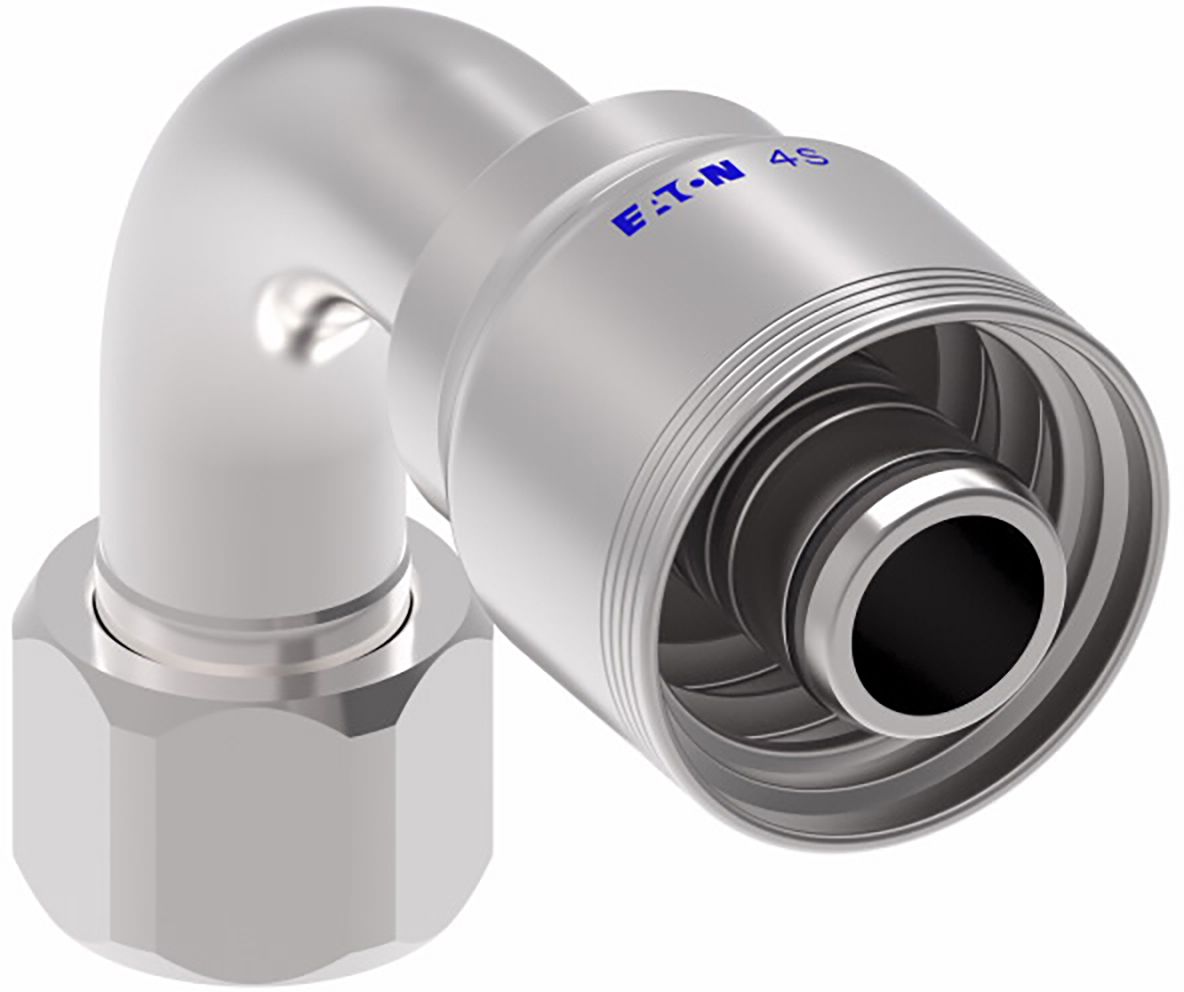

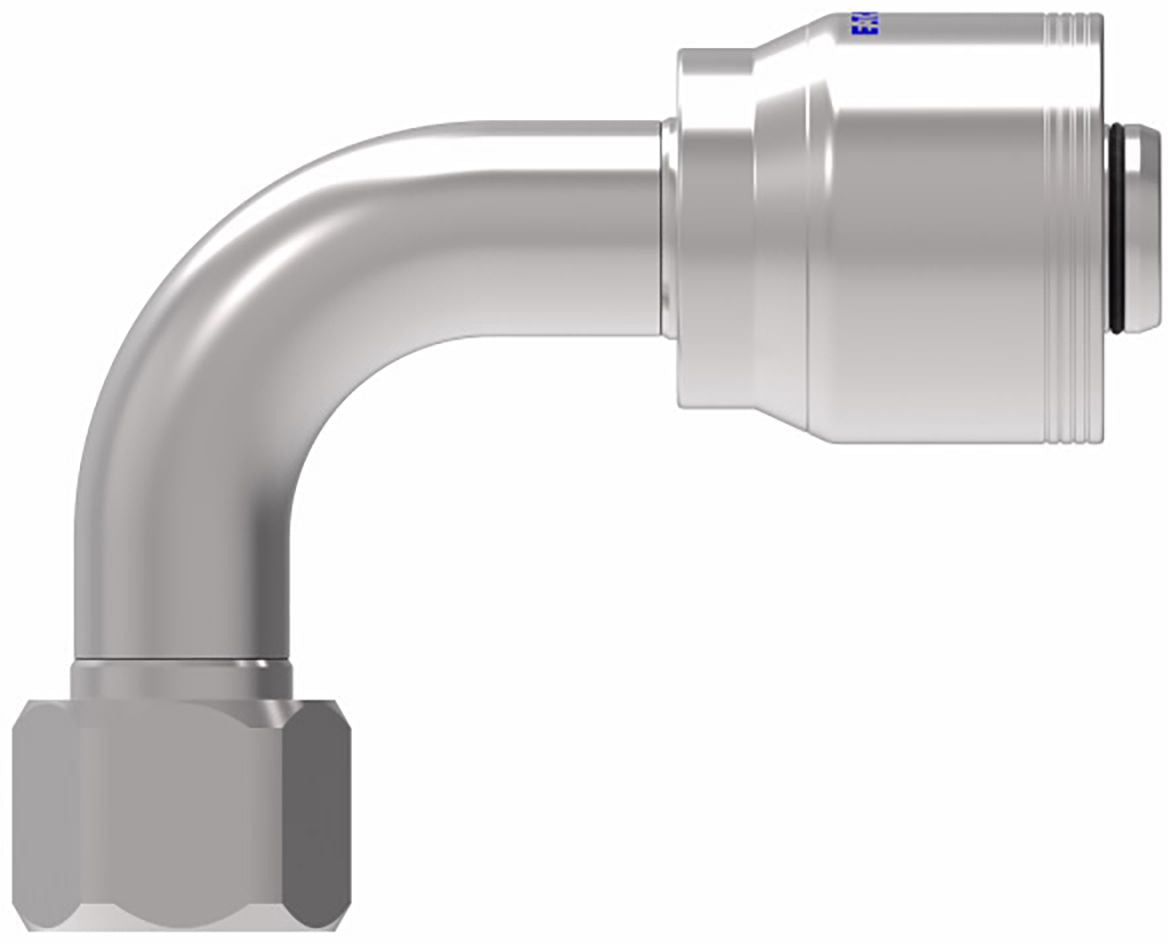

Elbow à sertissage 4S de la série 4S, acier au carbone, JIC femelle 37 °, pivotant 90 °, 1 "(-16) x 1-5 / 8-12 (-20)
(Paquet de
1)
SKU:1543110 Article#: 1543110
Tuyaux compatibles
4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-24
Fréquemment achetés ensemble
Coupage du tuyau à serrage 1/2 "x 3/4-16
Impossible de charger la disponibilité du service de retrait
Couplage de tuyau à serrage 3/8 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z Série 1/2 x 3/4-16 "
Impossible de charger la disponibilité du service de retrait
Pipe Bruisce en laiton 1 / 2-14 x 3/8-18
Impossible de charger la disponibilité du service de retrait
Cramp miniature SS 7/32 à 5/8 "
Impossible de charger la disponibilité du service de retrait
Dot Union Nylon 1/4 x 1/4 "
Impossible de charger la disponibilité du service de retrait
Coupage du tuyau à serrage 1/2 "x 3/4-16
Impossible de charger la disponibilité du service de retrait
Couplage de tuyau à serrage 3/8 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z Série 1/2 x 3/4-16 "
Impossible de charger la disponibilité du service de retrait
Tie à câble en nylon 15,25 "noir
Impossible de charger la disponibilité du service de retrait
Tie à câble en nylon 11,75 "noir
Impossible de charger la disponibilité du service de retrait
Tie à câble en nylon 15,5 "noir
Impossible de charger la disponibilité du service de retrait
Description du produit
Tuyaux compatibles4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Spécifications techniques
| Article#: | 1543110 |
|---|---|
| No de modèle du fabricant : | 4SA20FJB16 |
| Numéro de série du fabricant | Série 4S |
| Méthode d'attachement | Se raccourcir |
| Dimension d'ajustement A (tuyau) | 1 (-16) " |
| Taille du tableau de bord | -16 |
| Genre | Femelle |
| Type de fin d'ajustement | JIC 37 |
| Angle d'adaptation | 90 ° |
| Longueur d'adaptation | 3.07 " |
| Dimension d'ajustement B (fin de travail) | 1-5/8-12 (-20) |
| Weatherhead No. | 4SA20FJB16 |
| Code SAE | J1176 |
| Taille hexiste | 2 " |
| Matériel | Carbone |
| Finition | Dura-koteᵀᴹ |
| Facteur de coupure de tuyau | 3.05 " |
| UNSPSC #: | 27121707 |
| Conforme à la TAA : | Non |
| Poids: | 2.04 lb |
