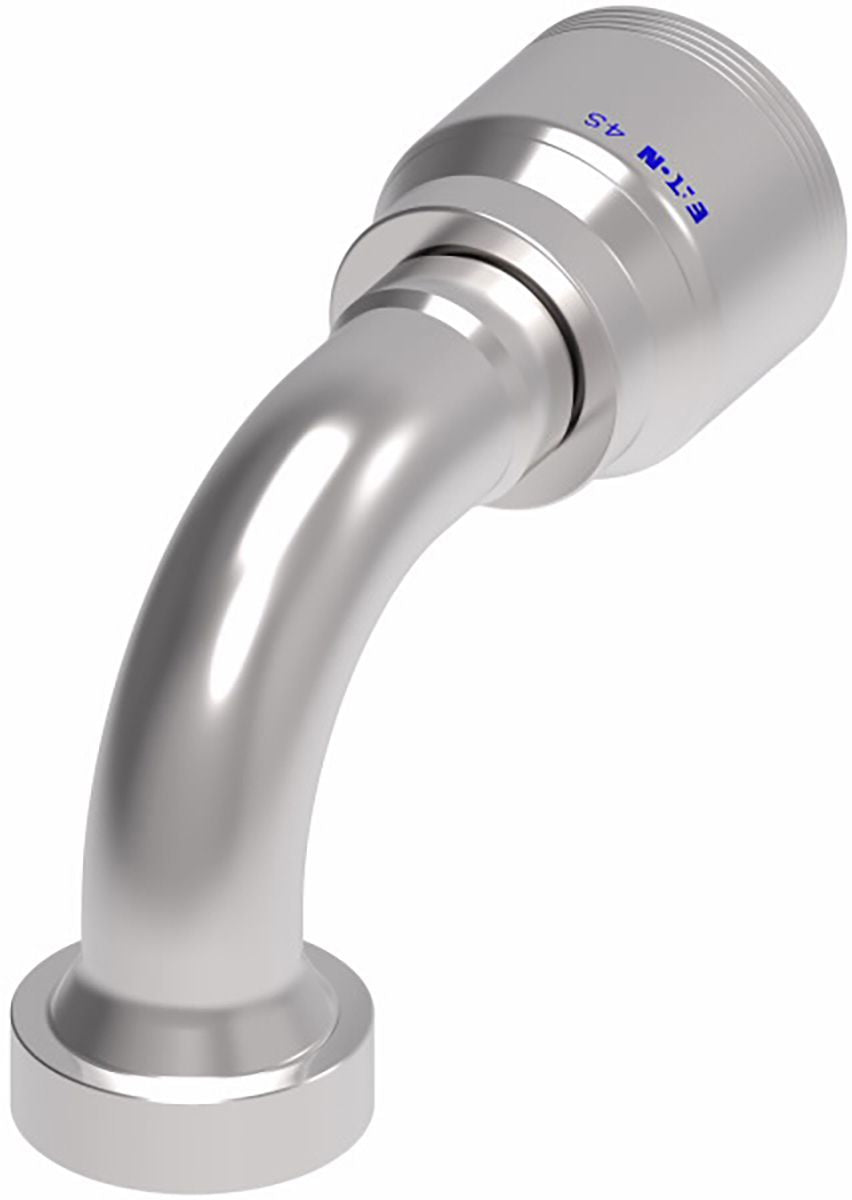

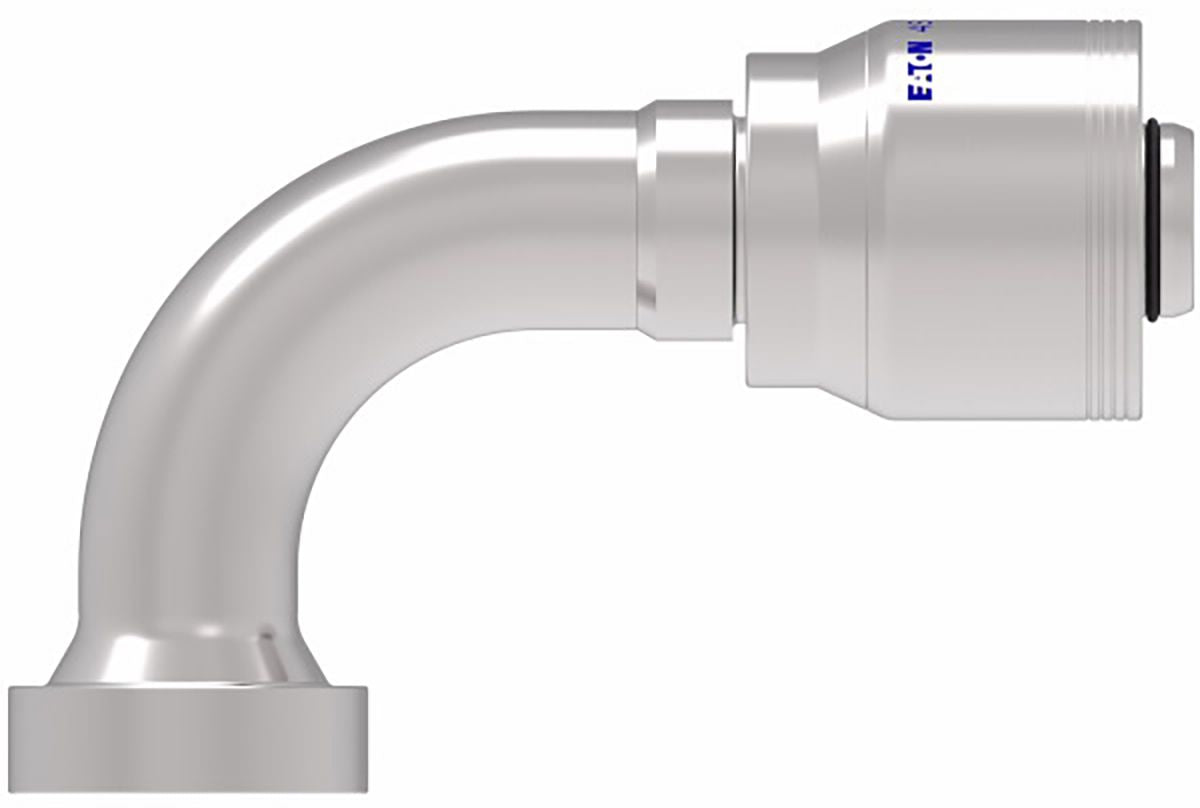

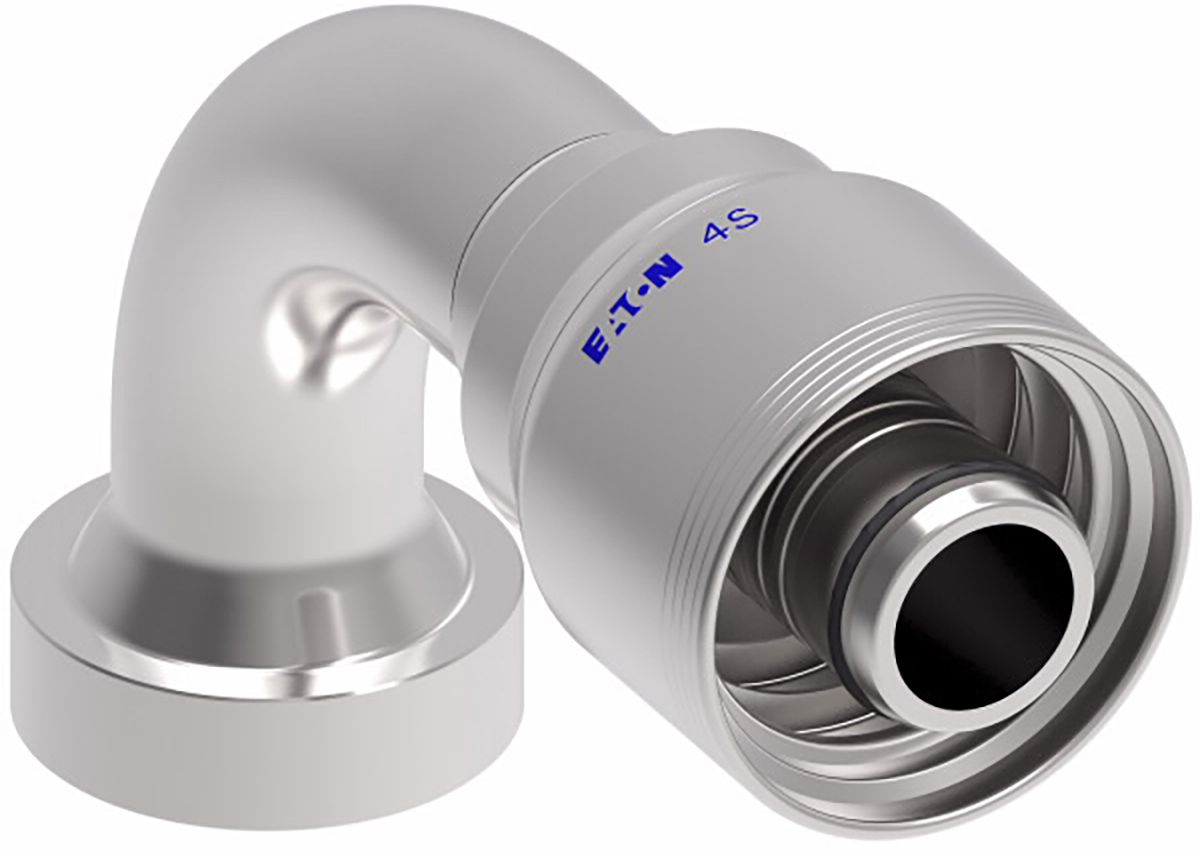

Elbow à sertissage 4S de la série, acier au carbone, bride de chat 90 °, 1 (-16) x 2,13 "(-20)
(Paquet de
1)
SKU:1543100 Article#: 1543100
Tuyaux compatibles
4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-28
Fréquemment achetés ensemble
Z du tuyau à sertissage Z de la série Z 3/8 "x 11 / 16-16
Impossible de charger la disponibilité du service de retrait
Plug hydraulique 3 / 4-16 JIC mâle
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série z 3/8 "x 3 / 4-16
Impossible de charger la disponibilité du service de retrait
Super 77 colliers de tuyaux miniatures SS 7/32 à 5/8 "
Impossible de charger la disponibilité du service de retrait
Pipe Bruisce en laiton 1 / 2-14 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Dot Union Brass 3/8 x 3/8 "
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z de la série Z 3/8 "x 11 / 16-16
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série z 3/8 "x 3 / 4-16
Impossible de charger la disponibilité du service de retrait
Couplage à sertissage Megacrimp 3/8 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Connecteur à bout de 22 à 18 AWG Clear
Impossible de charger la disponibilité du service de retrait
Les solides hauts peindent le noir brillant
Impossible de charger la disponibilité du service de retrait
USS Flat Renseur à travers l'acier durci 1/4 "
Impossible de charger la disponibilité du service de retrait
Description du produit
Tuyaux compatibles4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Spécifications techniques
| Article#: | 1543100 |
|---|---|
| No de modèle du fabricant : | 4S20CTB16 |
| Numéro de série du fabricant | Série 4S |
| Méthode d'attachement | Se raccourcir |
| Dimension d'ajustement A (tuyau) | 1 (-16) " |
| Taille du tableau de bord | -16 |
| Type de fin d'ajustement | À bride |
| Angle d'adaptation | 90 ° |
| Dimension d'ajustement B (fin de travail) | 2.13 (-20) |
| Weatherhead No. | 4S20CTB16 |
| Code SAE | J1176 |
| Matériel | Carbone |
| Finition | Dura-koteᵀᴹ |
| Facteur de coupure de tuyau | 4.15 " |
| UNSPSC #: | 27121707 |
| Conforme à la TAA : | Non |
| Poids: | 2.62 lb |
