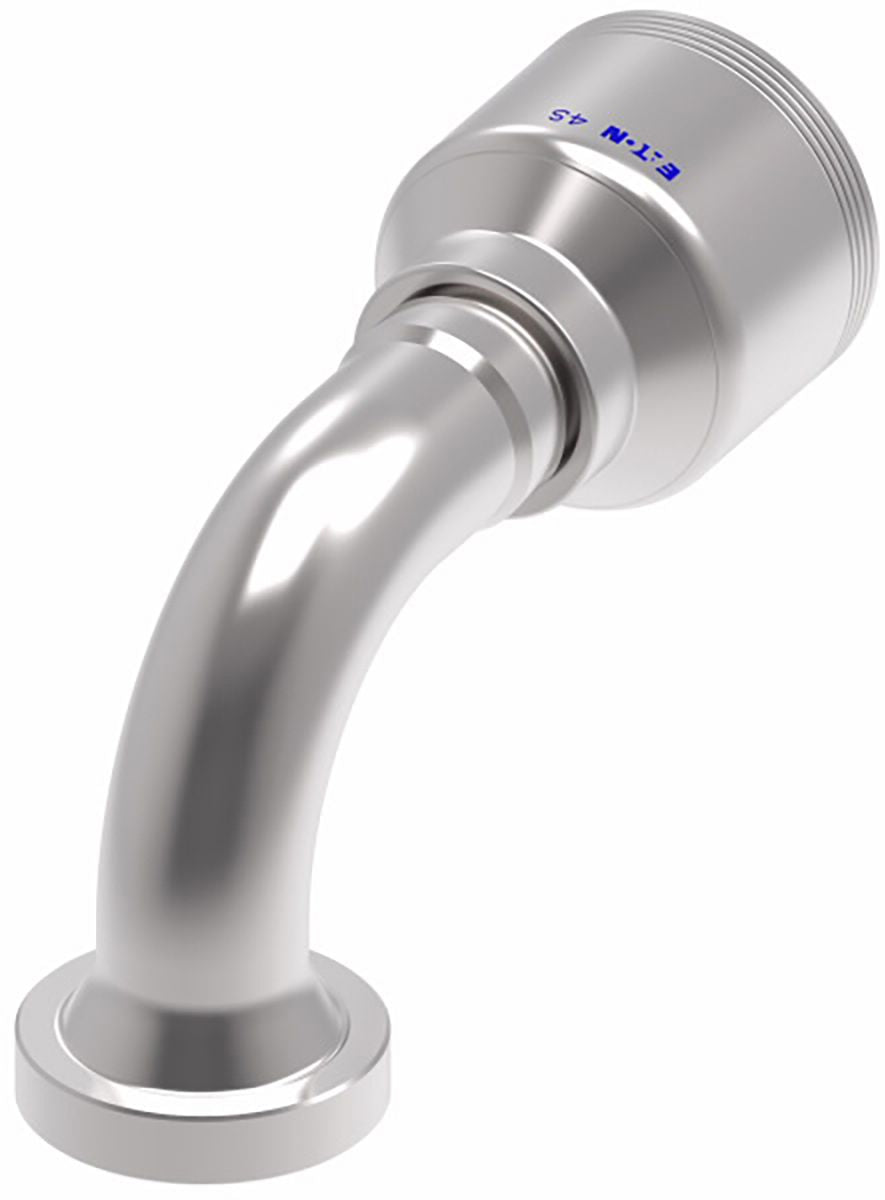

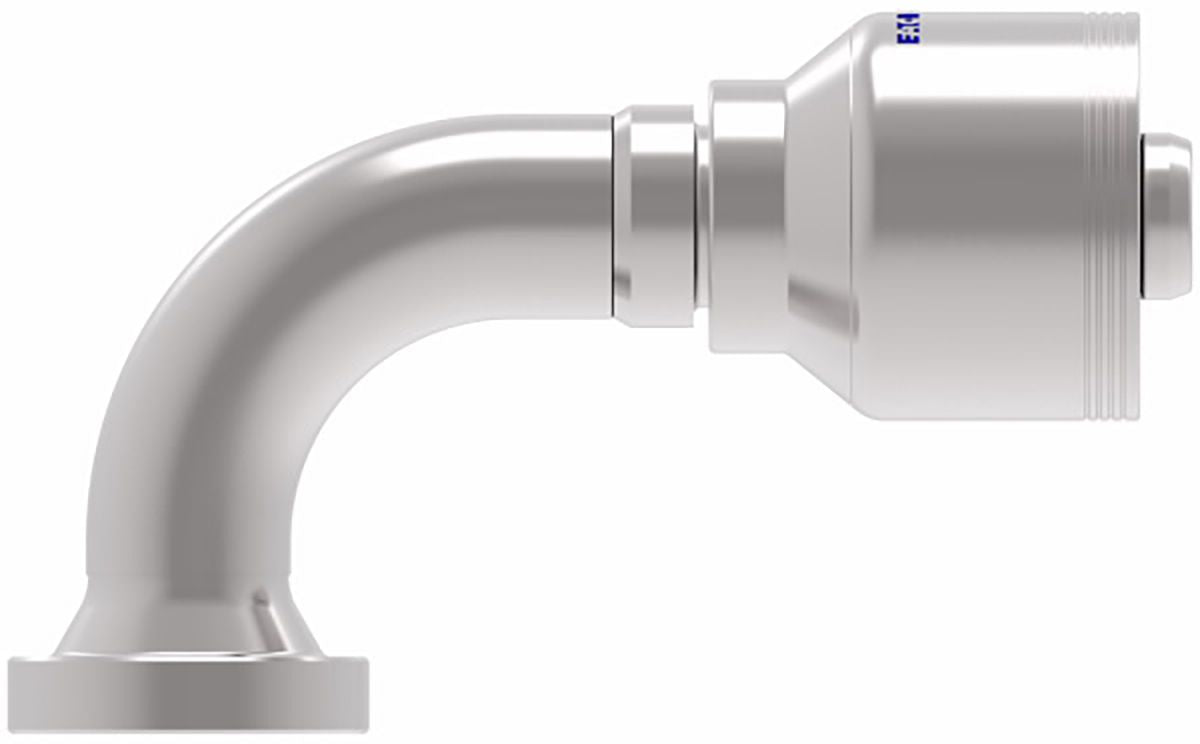

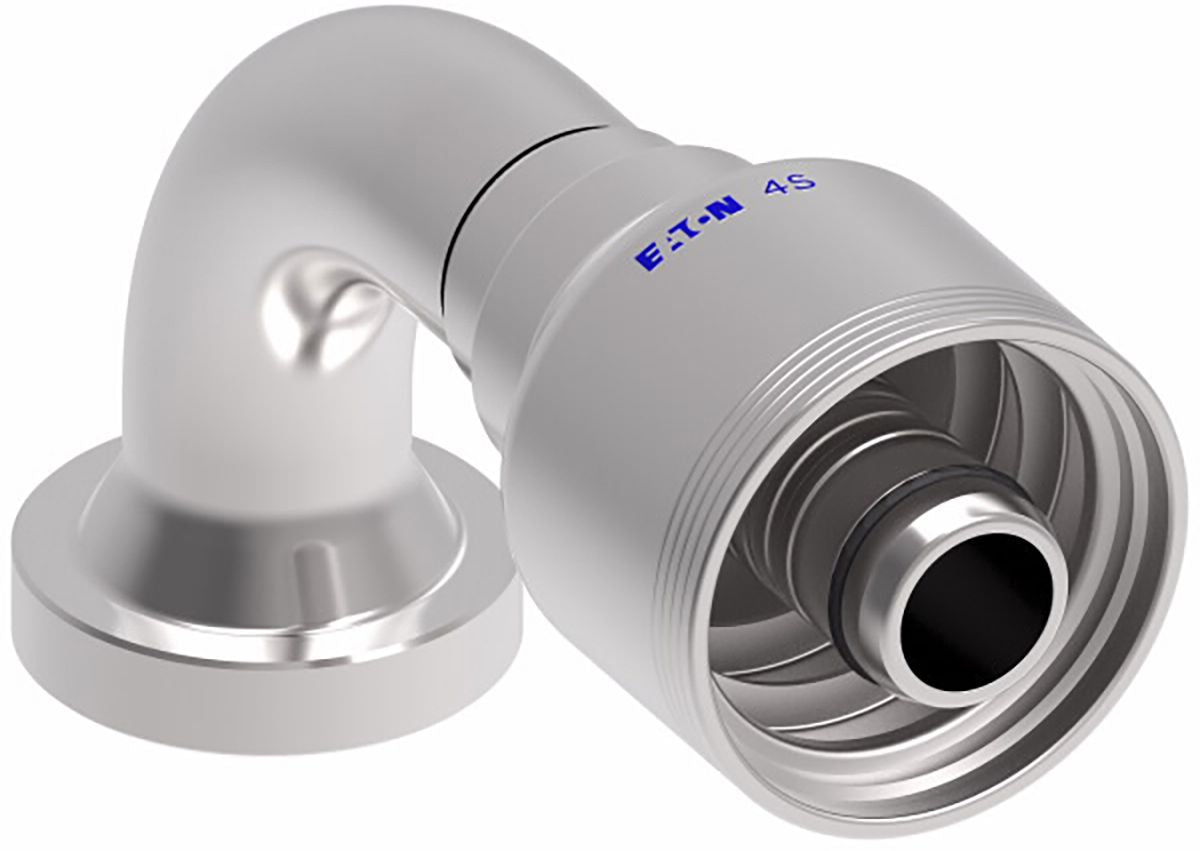

Elbow à sertissage 4S de la série 4S, acier en carbone, bride divisée 90 °, SAE 62, 3/4 (-12) x 1,88 "(-16)
(Paquet de
1)
SKU:1543076 Article#: 1543076
Tuyaux compatibles
4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-28
Fréquemment achetés ensemble
Z du tuyau à sertissage Z Fin 1/4 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z de la série Z 3/8 "x 11 / 16-16
Impossible de charger la disponibilité du service de retrait
Plug hydraulique 3 / 4-16 JIC mâle
Impossible de charger la disponibilité du service de retrait
ACTEUR DE PLIGNE DU CONCRIPTION RAPIDE 1/4 "x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Super 77 colliers de tuyaux miniatures SS 7/32 à 5/8 "
Impossible de charger la disponibilité du service de retrait
Pipe Bruisce en laiton 1 / 2-14 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z Fin 1/4 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z de la série Z 3/8 "x 11 / 16-16
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série z 3/8 "x 3 / 4-16
Impossible de charger la disponibilité du service de retrait
Connecteur à bout de 16 à 14 AWG Clear
Impossible de charger la disponibilité du service de retrait
Connecteur à bout de 22 à 18 AWG Clear
Impossible de charger la disponibilité du service de retrait
Les solides hauts peindent le noir brillant
Impossible de charger la disponibilité du service de retrait
Description du produit
Tuyaux compatibles4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Spécifications techniques
| Article#: | 1543076 |
|---|---|
| No de modèle du fabricant : | 4S16FHB12 |
| Numéro de série du fabricant | Série 4S |
| Méthode d'attachement | Se raccourcir |
| Dimension d'ajustement A (tuyau) | 3/4 (-12) " |
| Taille du tableau de bord | -12 |
| Type de fin d'ajustement | À bride |
| Angle d'adaptation | 90 ° |
| Dimension d'ajustement B (fin de travail) | 1.88 (-16) |
| Weatherhead No. | 4S16FHB12 |
| Code SAE | J1176 |
| Matériel | Carbone |
| Finition | Dura-koteᵀᴹ |
| Facteur de coupure de tuyau | 3.41 " |
| UNSPSC #: | 27121707 |
| Conforme à la TAA : | Non |
| Poids: | 1.46 lb |
