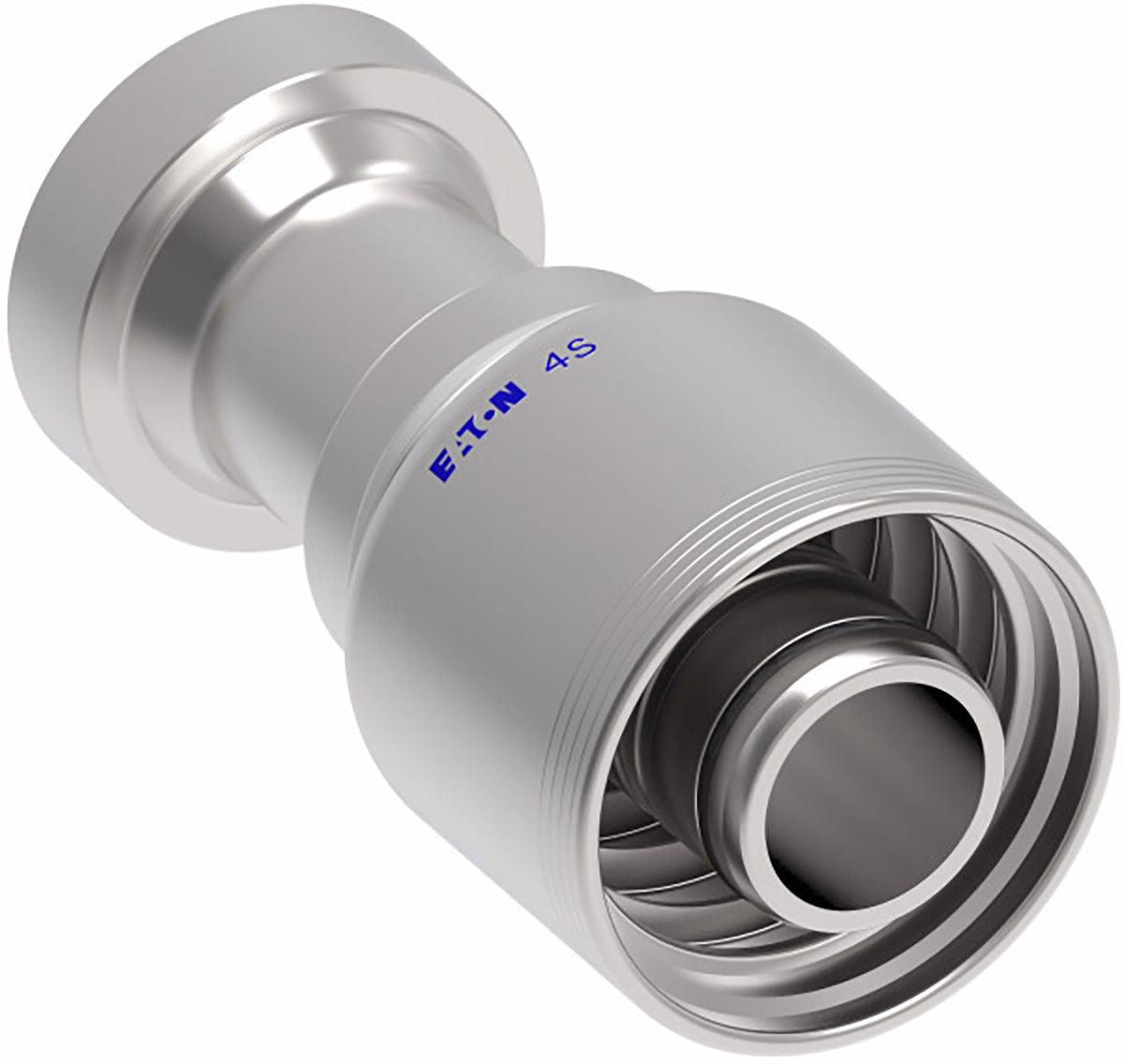

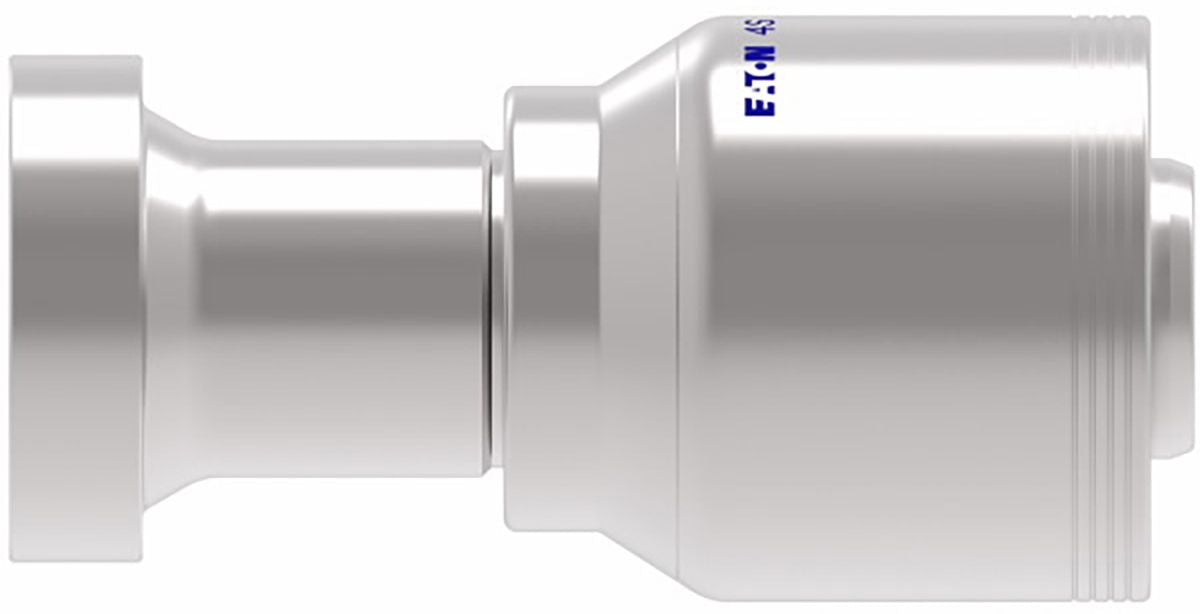

Série 4S Série Hydraulique à sertier le tuyau, droite, acier au carbone, bride de chat, 1-1 / 4 (-20) x 2,13 (-20)
(Paquet de
1)
SKU:1543000 Article#: 1543000
Tuyaux compatibles
4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-28
Fréquemment achetés ensemble
Tableau de connexion rapide hydraulique 1/2 "x 1 / 2-14
Impossible de charger la disponibilité du service de retrait
KH Series Crimp-on Couplage 1/2 "x 1-1 / 16-12
Impossible de charger la disponibilité du service de retrait
Couplage à sertissage Megacrimp 3/4 "x 1-1 / 16-12
Impossible de charger la disponibilité du service de retrait
Pipe Street Elbow Brass 45 ° 3/8-18 x 3 / 8-18
Impossible de charger la disponibilité du service de retrait
Ball Check Grease Adapter 90 °
Impossible de charger la disponibilité du service de retrait
Compression de compression mâle 90 ° en laiton 3/8 x 1/4 "
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série z 3/8 "x 13 / 16-16
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série Z 1 "x 1-5 / 16-12
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série z 3/8 "x 1 / 2-14
Impossible de charger la disponibilité du service de retrait
Connecteur Superbutt 16 à 14 AWG bleu
Impossible de charger la disponibilité du service de retrait
Connecteur Superbutt 22 à 18 AWG rouge
Impossible de charger la disponibilité du service de retrait
Couteau utilitaire, pliage, 4 "fermé
Impossible de charger la disponibilité du service de retrait
Description du produit
Tuyaux compatibles4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Spécifications techniques
| Article#: | 1543000 |
|---|---|
| No de modèle du fabricant : | 4S20CT20 |
| Numéro de série du fabricant | Série 4S |
| Méthode d'attachement | Se raccourcir |
| Dimension d'ajustement A (tuyau) | 1-1/4 (-20) " |
| Taille du tableau de bord | -20 |
| Type de fin d'ajustement | À bride |
| Angle d'adaptation | Droit |
| Dimension d'ajustement B (fin de travail) | 2.13 (-20) |
| Weatherhead No. | 4S20CT20 |
| Code SAE | J1176 |
| Matériel | Carbone |
| Finition | Dura-koteᵀᴹ |
| Facteur de coupure de tuyau | 4.9 " |
| UNSPSC #: | 27121707 |
| Conforme à la TAA : | Non |
| Poids: | 1.98 lb |
