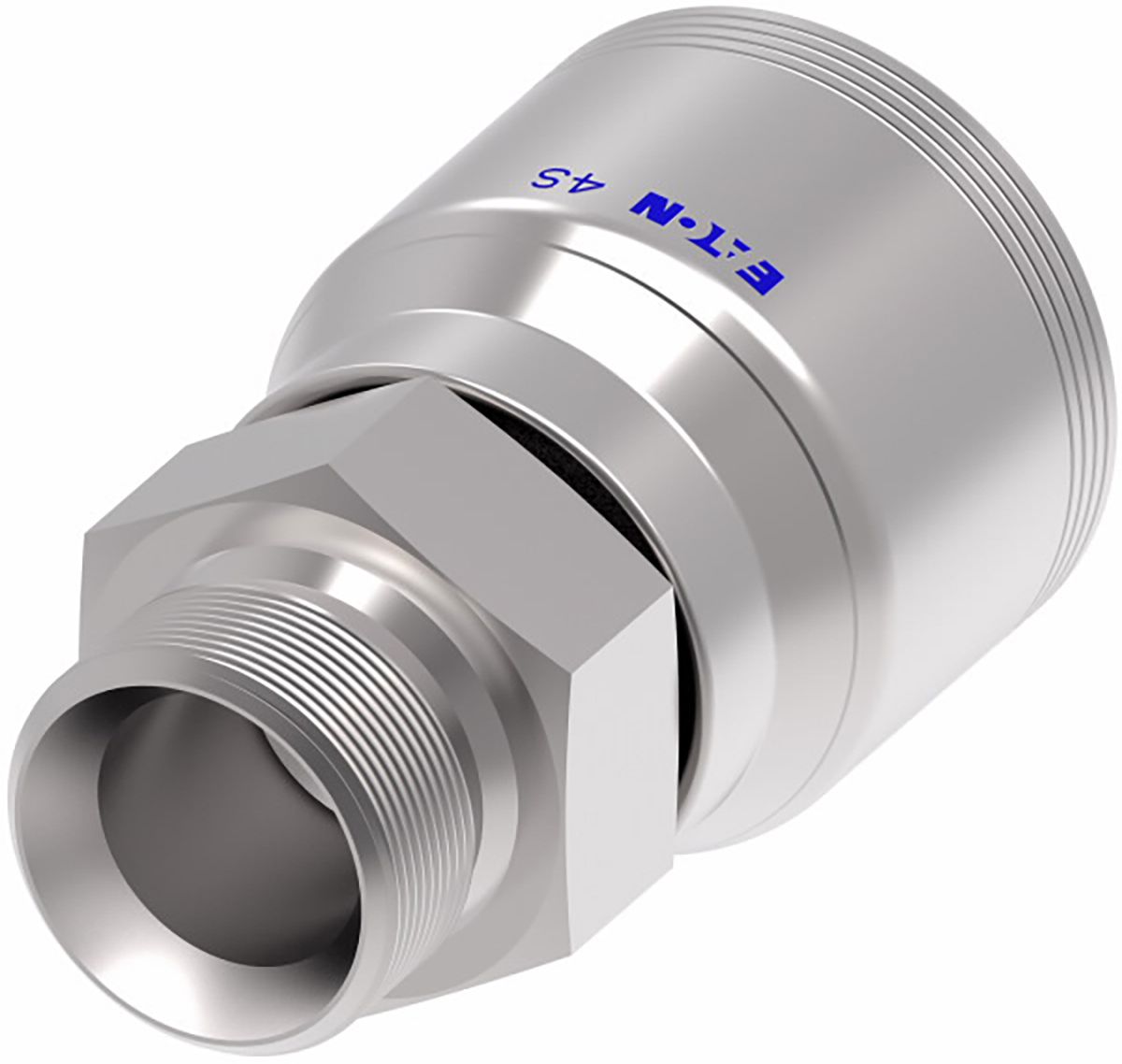

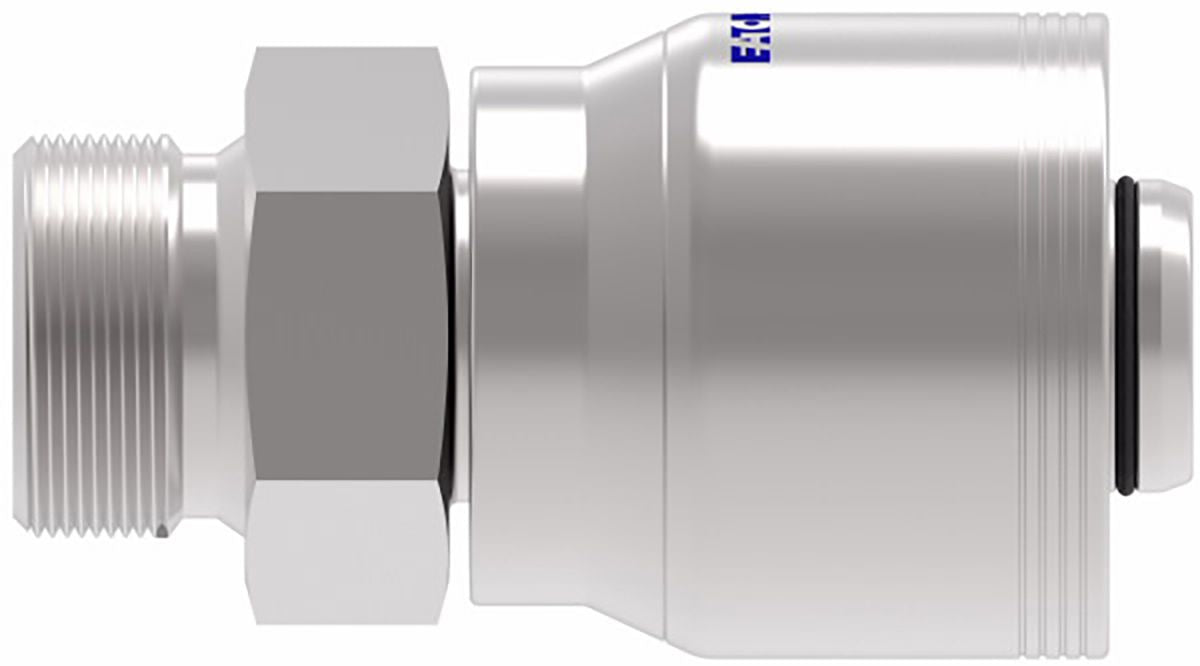

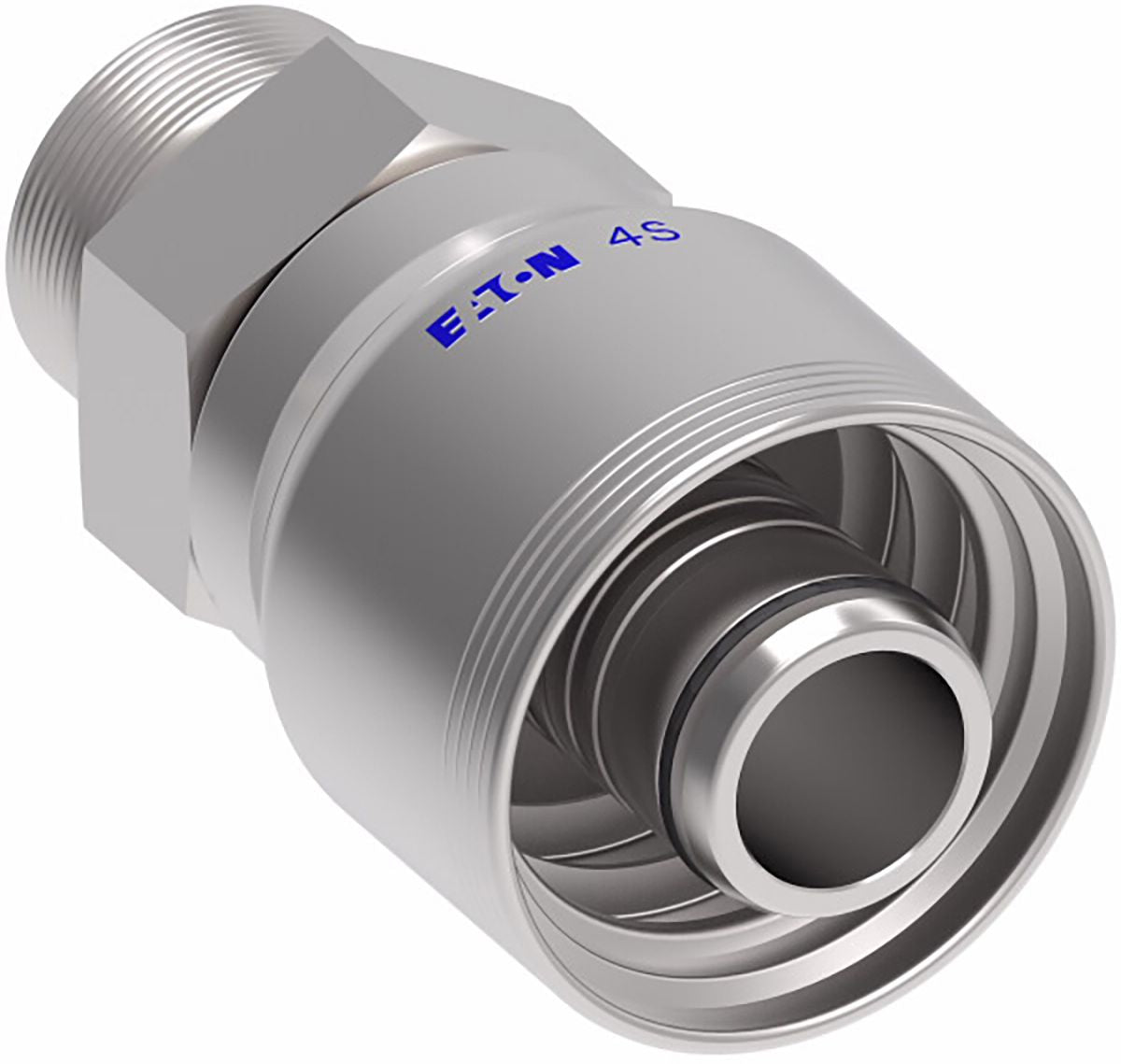

Série 4S Série Hydraulique à servir du tuyau, droite, acier au carbone, BSPP rigide mâle, siège de cône à 60 °, 1 (-16) x 1-11 (-16)
(Paquet de
2)
SKU:1543020 Article#: 1543020
Tuyaux compatibles
4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-26
Fréquemment achetés ensemble
Couplage de tuyau à serrage 3/4 "x 1-1 / 16-12
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série Z 1/2 "x 1 / 2-14
Impossible de charger la disponibilité du service de retrait
Coulage de tuyaux à serrage 1/2 "x 7 / 8-14
Impossible de charger la disponibilité du service de retrait
Connecteur à points Mâle Male 3/8 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Ball Check Grease ajustement droit
Impossible de charger la disponibilité du service de retrait
Clamp de tuyau 301 SS 1-5 / 16 à 2-1 / 4 "
Impossible de charger la disponibilité du service de retrait
Couplage de tuyau à serrage 1/2 "x 1 / 2-14
Impossible de charger la disponibilité du service de retrait
Z Series Crimp-on Elbow Flare 90 ° 3/8 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
Coupage de tuyau à serrage 1/4 "x 9 / 16-18
Impossible de charger la disponibilité du service de retrait
SAE J995C Éconcant avec insert en nylon Grade 8 1/4-20
Impossible de charger la disponibilité du service de retrait
SAE J995C Éconcant avec insert en nylon Grade 8 3 / 8-16
Impossible de charger la disponibilité du service de retrait
SAE FLAT RONDEUR À travers l'acier durci 3/8 "
Impossible de charger la disponibilité du service de retrait
Description du produit
Tuyaux compatibles4S: H430 (-12 à -32); H430R (-12 à -32); EC525 (-12 à -32); H471 (-12 à -24); H464 (-12 à -32); EC810 (-12, -16)
6S: H471 (-32); EC810 (-20 à -32)
Ces raccords sont conçus pour être serties dans les machines Coll-O-Crimp® de Weatherhead®.
Spécifications techniques
| Article#: | 1543020 |
|---|---|
| No de modèle du fabricant : | 4S16BP16 |
| Numéro de série du fabricant | Série 4S |
| Méthode d'attachement | Se raccourcir |
| Dimension d'ajustement A (tuyau) | 1 (-16) " |
| Taille du tableau de bord | -16 |
| Genre | Mâle |
| Type de fin d'ajustement | Bspp |
| Angle d'adaptation | Droit |
| Dimension d'ajustement B (fin de travail) | 1-11 (-16) |
| Weatherhead No. | 4S16BP16 |
| Code SAE | J1176 |
| Taille hexiste | 41 mm |
| Matériel | Carbone |
| Finition | Dura-koteᵀᴹ |
| Facteur de coupure de tuyau | 1.97 " |
| UNSPSC #: | 27121707 |
| Conforme à la TAA : | Non |
| Poids: | 2.29 lb |
Restrictions sur les produits
