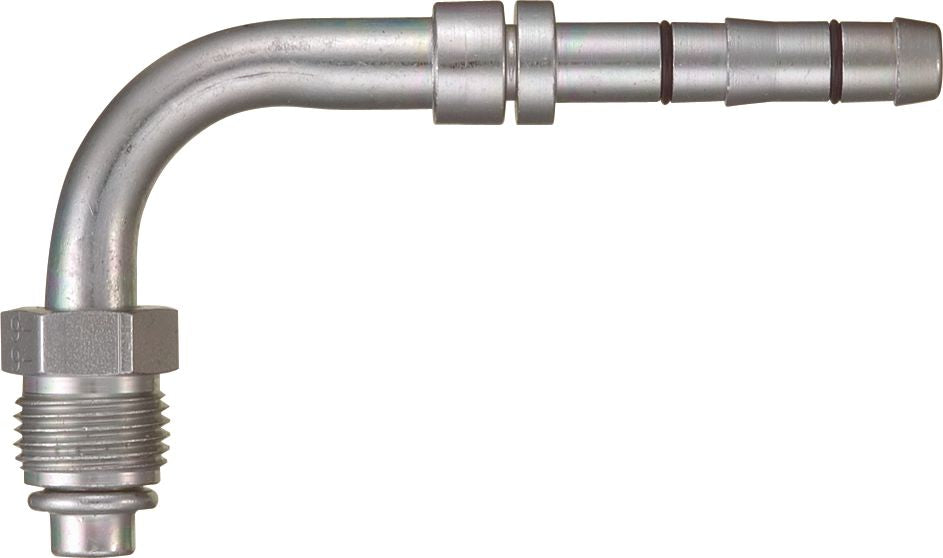

CLIP E-Z CLIP FILTable Raccord
(Paquet de
1.0)
Faites vos propres assemblages en quelques minutes
Réduire les temps d'arrêt et augmenter la productivité
Ne nécessite pas de machines à crimper
Les applications typiques comprennent: les flottes de camions et d'autobus, les équipements de construction, les véhicules militaires, l'équipement agricole, les camions réfrigérés (produits laitiers et produits)
Utiliser avec un tuyau multifrigérant GH134W
Instructions d'assemblage
Étape 1: Coupez le tuyau. Assurez-vous que la coupe est faite carrée sur la longueur du tuyau.
Étape 2: Sliptez deux clips.
Étape 3: Huile le mamelon. Cela doit être fait pour réduire la force de l'insertion du mamelon.
Étape 4: Insérez le mamelon dans le tuyau. Assurez-vous d'essuyer l'excès d'huile du mamelon et du tuyau.
Étape 5: Entrez la cage dans la rainure du mamelon.
Étape 6: Faites glisser les clips sur les bras de cage et dans les canaux de chaque bras.
Étape 7: Fermez les clips.
Assemblage terminé E-Z Clip®.
Remarque: les joints toriques pilotes ne sont pas inclus et doivent être achetés séparément.
ATTENTION: Le non-respect de ces instructions et / ou l'utilisation du tuyau Weatherhead® avec des raccords fournis par d'autres fabricants peut entraîner des assemblages de tuyaux peu fiables et dangereux, ce qui peut entraîner une évasion soudaine ou involontaire de gaz de réfrigérant. Des blessures corporelles et / ou des violations des réglementations de l'EPA peuvent survenir en conséquence.Eaton recommande l'adhésion à toutes les directives, y compris les directives de l'EPA, concernant les services de systèmes de réfrigérant.
Impossible de charger la disponibilité du service de retrait
Fréquemment achetés ensemble
Description du produit
Faites vos propres assemblages en quelques minutesRéduire les temps d'arrêt et augmenter la productivité
Ne nécessite pas de machines à crimper
Les applications typiques comprennent: les flottes de camions et d'autobus, les équipements de construction, les véhicules militaires, l'équipement agricole, les camions réfrigérés (produits laitiers et produits)
Utiliser avec un tuyau multifrigérant GH134W
Instructions d'assemblage
Étape 1: Coupez le tuyau. Assurez-vous que la coupe est faite carrée sur la longueur du tuyau.
Étape 2: Sliptez deux clips.
Étape 3: Huile le mamelon. Cela doit être fait pour réduire la force de l'insertion du mamelon.
Étape 4: Insérez le mamelon dans le tuyau. Assurez-vous d'essuyer l'excès d'huile du mamelon et du tuyau.
Étape 5: Entrez la cage dans la rainure du mamelon.
Étape 6: Faites glisser les clips sur les bras de cage et dans les canaux de chaque bras.
Étape 7: Fermez les clips.
Assemblage terminé E-Z Clip®.
Remarque: les joints toriques pilotes ne sont pas inclus et doivent être achetés séparément.
ATTENTION: Le non-respect de ces instructions et / ou l'utilisation du tuyau Weatherhead® avec des raccords fournis par d'autres fabricants peut entraîner des assemblages de tuyaux peu fiables et dangereux, ce qui peut entraîner une évasion soudaine ou involontaire de gaz de réfrigérant. Des blessures corporelles et / ou des violations des réglementations de l'EPA peuvent survenir en conséquence.Eaton recommande l'adhésion à toutes les directives, y compris les directives de l'EPA, concernant les services de systèmes de réfrigérant.
Spécifications techniques
| Article#: | 17491 |
|---|---|
| Numéro de série du fabricant | Série de clips e-z |
| Méthode d'attachement | Champ attachable |
| Dimension d'ajustement A (tuyau) | 5/8 (-12) " |
| Taille du tableau de bord | -12 |
| Genre | Mâle |
| Style final ajusté | Pilote court-jing |
| Type de fin d'ajustement | Pivot |
| Angle d'adaptation | 90 degrés |
| Dimension d'ajustement B (fin de travail) | 1-1/16-14 (-12) |
| Weatherhead No. | FJ3019-05-1212S |
| Taille | (-12) x (-12) |
| Matériel | Carbone |
| UNSPSC #: | 27121700 |
| Conforme à la TAA : | Oui |
| Poids: | 0.38 lb |
