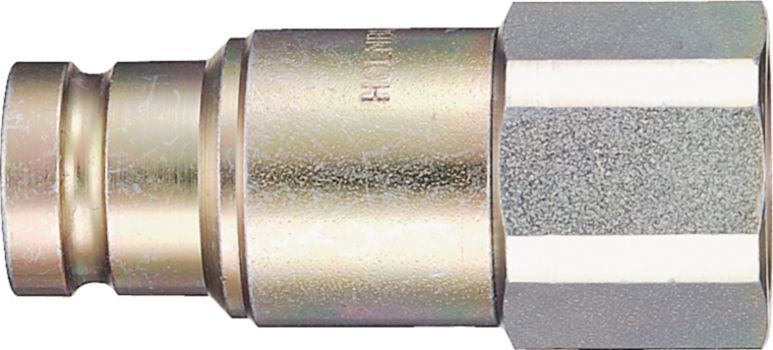

Tableau de connexion rapide hydraulique, acier, ISO 16028, 1/4 "x 1 / 4-18, nptf femelle, 1,89" longueur, 4350psi
(Paquet de
1)
SKU:29974 Article#: 29974
Gardez les connexions hydrauliques claires dans des conditions sales avec ce mamelon de connexion rapide. La conception de la face plate essuie facilement et fonctionne avec succès dans des applications impliquant des impulsions à haute pression. Le manchon de verrouillage en service lourd offre une plus grande résistance et empêche la déconnexion accidentelle, tandis que les gardes de conception non de déversement contre la perte de liquide pendant la connexion et la déconnexion. Idéal pour une utilisation dans l'agriculture, la construction, l'équipement mobile, l'équipement général industriel, l'exploitation minière et le nucléaire. Pour associer, essuyez les faces d'accouplement et poussez les deux moitiés ensemble jusqu'à ce qu'ils cliquent sur la fermeture. Tournez la manche pour verrouiller le couplage. Pour libérer, alignez la manche entaillée avec la balle et retirez les ressorts de couplage.
Corps en acier plaqué en zinc
Joints en caoutchouc PTFE et nitrile
Conforme aux normes ISO 16028
Plage de températures de fonctionnement: 4 ° F à + 212 ° F (20 ° C à + 100 ° C)
Répond ou dépasse les exigences HTMA
Dixon: la série HT
Pour associer, essuyez les faces d'accouplement et poussez les deux moitiés ensemble jusqu'à ce qu'ils cliquent sur la fermeture. Tournez la manche pour verrouiller le couplage. Pour libérer, alignez la manche entaillée avec la balle et retirez les ressorts de couplage.
Impossible de charger la disponibilité du service de retrait
Page du catalogue : 8-83
Fréquemment achetés ensemble
Hydraulic rapide Connect Connect Steel 3/4 "x 3 / 4-14
Impossible de charger la disponibilité du service de retrait

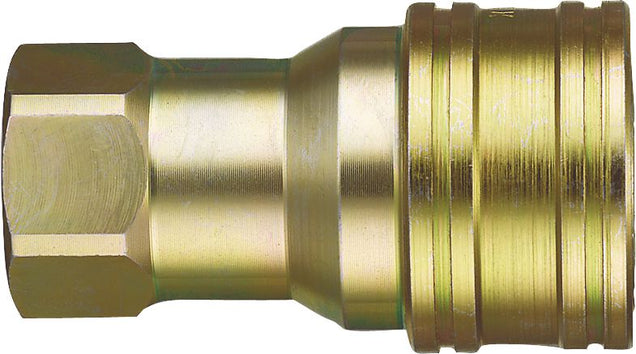

Coupleur de connexion rapide hydraulique 1 "x 1-11-1 / 2
Impossible de charger la disponibilité du service de retrait
Coupleur de connexion rapide hydraulique 3/4 "x 3 / 4-14
Impossible de charger la disponibilité du service de retrait
Tableau de connexion rapide hydraulique 3/4 "x 1-11-1 / 2
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z de la série Z 3/4 "x 1-1 / 16-12
Impossible de charger la disponibilité du service de retrait
Coupleur de connexion rapide hydraulique 1/2 "x 3 / 4-14
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z Fin 1/2 "x 1-5 / 16-12
Impossible de charger la disponibilité du service de retrait
Tableau de connexion rapide hydraulique 3/4 "x 1-11-1 / 2
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertissage Z de la série Z 3/4 "x 1-1 / 16-12
Impossible de charger la disponibilité du service de retrait
Z du tuyau à sertier de la série Z 1/2 "x 1 / 2-14
Impossible de charger la disponibilité du service de retrait
Plug hydraulique 9/16-18 JIC mâle
Impossible de charger la disponibilité du service de retrait
Couplage de tuyau à serrage 3/8 "x 3 / 4-16
Impossible de charger la disponibilité du service de retrait
Ball Check Grease ajustement droit
Impossible de charger la disponibilité du service de retrait
Connecteur de compression de points Male en laiton 3/8 x 1/4 "
Impossible de charger la disponibilité du service de retrait
Connecteur de points Mâle mâle 1/4 x 1 / 8-27
Impossible de charger la disponibilité du service de retrait
USS Flat Renseur à travers l'acier durci 1/4 "
Impossible de charger la disponibilité du service de retrait
Washer plat Grade 12 à travers l'acier durci M8
Impossible de charger la disponibilité du service de retrait
SAE J995C Éconcant avec insert en nylon Grade 8 1 / 2-13
Impossible de charger la disponibilité du service de retrait
Description du produit
Gardez les connexions hydrauliques claires dans des conditions sales avec ce mamelon de connexion rapide. La conception de la face plate essuie facilement et fonctionne avec succès dans des applications impliquant des impulsions à haute pression. Le manchon de verrouillage en service lourd offre une plus grande résistance et empêche la déconnexion accidentelle, tandis que les gardes de conception non de déversement contre la perte de liquide pendant la connexion et la déconnexion. Idéal pour une utilisation dans l'agriculture, la construction, l'équipement mobile, l'équipement général industriel, l'exploitation minière et le nucléaire. Pour associer, essuyez les faces d'accouplement et poussez les deux moitiés ensemble jusqu'à ce qu'ils cliquent sur la fermeture. Tournez la manche pour verrouiller le couplage. Pour libérer, alignez la manche entaillée avec la balle et retirez les ressorts de couplage.Corps en acier plaqué en zinc
Joints en caoutchouc PTFE et nitrile
Conforme aux normes ISO 16028
Plage de températures de fonctionnement: 4 ° F à + 212 ° F (20 ° C à + 100 ° C)
Répond ou dépasse les exigences HTMA
Dixon: la série HT
Pour associer, essuyez les faces d'accouplement et poussez les deux moitiés ensemble jusqu'à ce qu'ils cliquent sur la fermeture. Tournez la manche pour verrouiller le couplage. Pour libérer, alignez la manche entaillée avec la balle et retirez les ressorts de couplage.
Spécifications techniques
| Article#: | 29974 |
|---|---|
| Hydraulique / pneumatique | Hydraulique |
| Description | Couplage rapide |
| Taper | Mamelon |
| Style | ISO 16028 |
| Normes | ISO 16028 |
| Taille corporelle | 6,3 mm (1/4 ") |
| Taille du fil | 1/4-18 |
| Style de fil | Femme NPTF |
| Pression d'éclatement | 17 400 psi |
| Sceller | Nitrile |
| Matériel | Acier |
| Couler | 3,2 gal / min |
| Longueur | 1.89 " |
| Plage de température | -40 à 212 F |
| Pression de travail | 4 350 psi |
| Taille hexiste | 0.87 " |
| Diamètre maximum | 0.94 " |
| Longueur couplée | 3.35 " |
| Diamètre de la pointe | 0.636 " |
| UNSPSC #: | 27121701 |
| Conforme à la TAA : | Oui |
| Poids: | 0.21 lb |
