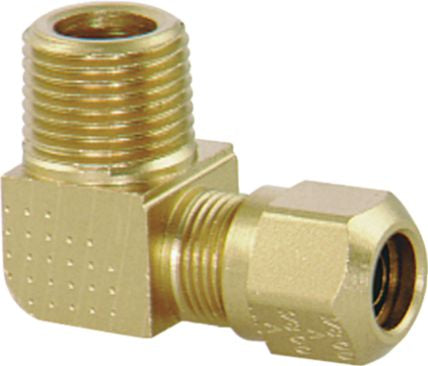

Dot Air Brake Compression Elbow pour tubes en nylon, 90 °, mâle, laiton, 1/4 x 1/8 "tube x tuyau
(Paquet de
5)
SKU:84282 Article#: 84282
Relever facilement les défis de tuyauterie avec un coude de compression en laiton durable et fiable. Conçu pour rejoindre les tuyaux à un angle à 90 degrés, ce raccord PTC fournit une solution transparente pour changer la direction du tuyau, même dans les zones où le soudage est peu pratique ou dangereux. Le système de compression utilisant des ferrules et des noix assure une connexion sécurisée et résistante aux fuites sans avoir besoin de soudage ou de soudure. Fabriqué à partir de laiton résistant à la corrosion, il offre une résistance et une rentabilité durables, ce qui en fait un choix idéal pour les plombiers, les entrepreneurs et les applications industrielles impliquant des systèmes d'eau ou de liquide.
Les raccords sont expédiés avec des noix, des manches et des inserts pré-assemblés, prêts à se glisser sur les tubes
Rencontre D.O.T. FMVSS 571.106
Plage de températures: 40 ° F à + 200 ° F (40 ° C à + 93 ° C)
Dépasse les exigences de pression des systèmes de freinage à air automobile
Les applications typiques incluent les systèmes de freinage à air, le contrôle de l'air et les lignes de jauge
Utilisé avec des tubes en nylon (SAE J844, type 3)
Instructions d'assemblage
1. Couper le tube carrément.
2. Insérez les tubes en raccord jusqu'à ce qu'il soit au fond sur le siège.
3. Serrez l'écrou avec la clé jusqu'à ce qu'un fil reste visible sur le corps d'ajustement; Ou, l'écrou doit être vissé, serré au doigt, puis victime de la clé comme indiqué dans le tableau (cela permettra un certain nombre de remakes).
Impossible de charger la disponibilité du service de retrait
Fréquemment achetés ensemble
Point de compression en laiton 3/8 "
Impossible de charger la disponibilité du service de retrait

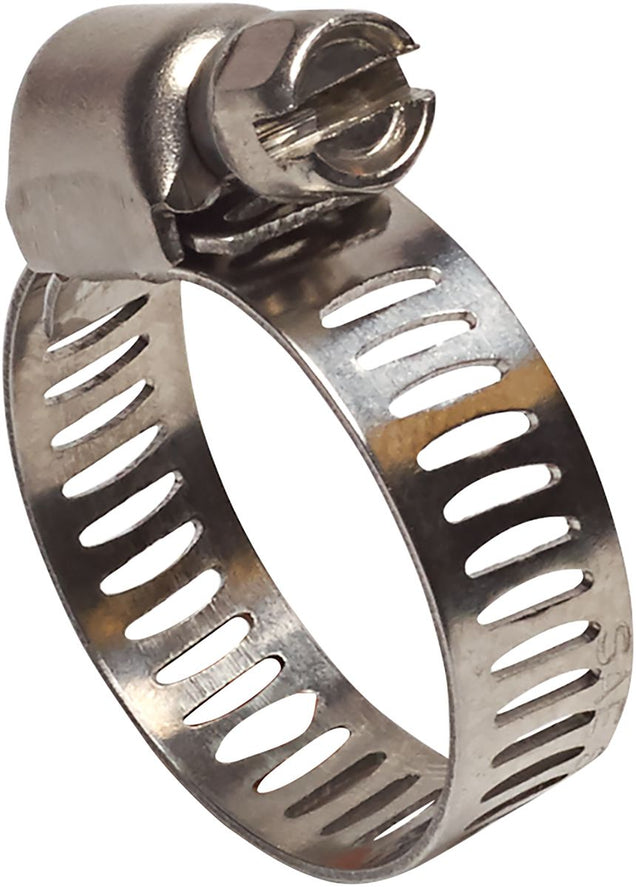

Super 77 Cragau de tuyau miniature SS 5/16 à 7/8 "
Impossible de charger la disponibilité du service de retrait
Dot Union Tee Brass 1/4 x 1/4 x 1/4 "
Impossible de charger la disponibilité du service de retrait
Acier de coupleur de déconnexion rapide 1/4 "x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Dot Elbow mâle nylon 1/4 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait

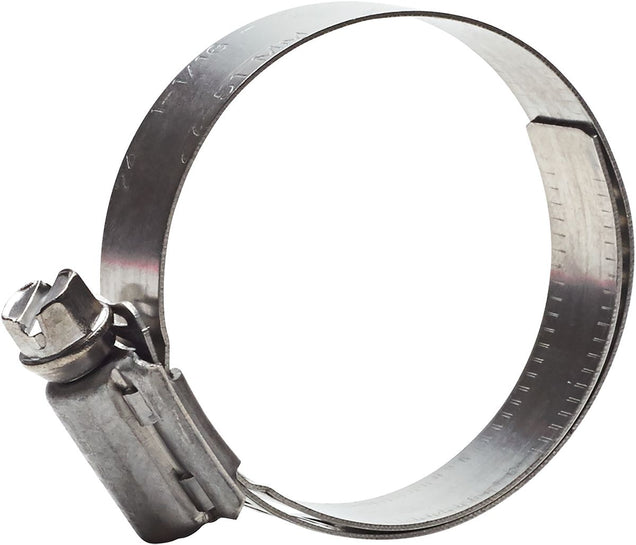

Cramp non perforé 316 SS # 4 7/16 à 11/16 "
Impossible de charger la disponibilité du service de retrait
Dot Compression Elbow mâle 45 ° Brass 1/2 x 1/2 "
Impossible de charger la disponibilité du service de retrait
Dot Compression Elbow mâle 90 ° Brass 3/4 x 1/2 "
Impossible de charger la disponibilité du service de retrait
Tapis de compression DOT Mender en laiton 1/2 x 1/2 "
Impossible de charger la disponibilité du service de retrait
Néxrot de compression en laiton 1/4 "
Impossible de charger la disponibilité du service de retrait
Dot Union Brass 5/8 x 5/8 "
Impossible de charger la disponibilité du service de retrait
Dot Elbow mâle 90 ° en laiton 1/4 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Ensemble de barre de file d'index 2pc
Impossible de charger la disponibilité du service de retrait
SAE J995C Éconcant avec insert en nylon Grade 8 5/8-11
Impossible de charger la disponibilité du service de retrait
Confort Grip ergonomic jumbo awl, 4 pc hook & pick set
Impossible de charger la disponibilité du service de retrait
Connecteur à points Mâle Male 3/8 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait

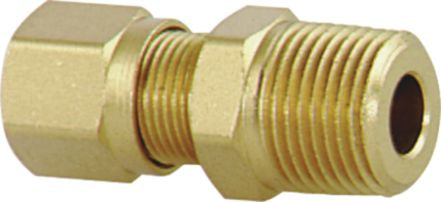

Connecteur de compression de points Male en laiton 3/8 x 1/4 "
Impossible de charger la disponibilité du service de retrait
Connecteur de points Mâle mâle 1/4 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Description du produit
Relever facilement les défis de tuyauterie avec un coude de compression en laiton durable et fiable. Conçu pour rejoindre les tuyaux à un angle à 90 degrés, ce raccord PTC fournit une solution transparente pour changer la direction du tuyau, même dans les zones où le soudage est peu pratique ou dangereux. Le système de compression utilisant des ferrules et des noix assure une connexion sécurisée et résistante aux fuites sans avoir besoin de soudage ou de soudure. Fabriqué à partir de laiton résistant à la corrosion, il offre une résistance et une rentabilité durables, ce qui en fait un choix idéal pour les plombiers, les entrepreneurs et les applications industrielles impliquant des systèmes d'eau ou de liquide.Les raccords sont expédiés avec des noix, des manches et des inserts pré-assemblés, prêts à se glisser sur les tubes
Rencontre D.O.T. FMVSS 571.106
Plage de températures: 40 ° F à + 200 ° F (40 ° C à + 93 ° C)
Dépasse les exigences de pression des systèmes de freinage à air automobile
Les applications typiques incluent les systèmes de freinage à air, le contrôle de l'air et les lignes de jauge
Utilisé avec des tubes en nylon (SAE J844, type 3)
Instructions d'assemblage
1. Couper le tube carrément.
2. Insérez les tubes en raccord jusqu'à ce qu'il soit au fond sur le siège.
3. Serrez l'écrou avec la clé jusqu'à ce qu'un fil reste visible sur le corps d'ajustement; Ou, l'écrou doit être vissé, serré au doigt, puis victime de la clé comme indiqué dans le tableau (cela permettra un certain nombre de remakes).
Spécifications techniques
| Article#: | 84282 |
|---|---|
| Classe | Brake Air FTGS / tubes / accessoires |
| Type d'ajustement | Compression - nylon |
| Style | POINT |
| Matériel | Laiton |
| Configuration | Coude mâle 90 degrés |
| Type de connexion A x B | Tube x tuyau |
| Dimension d'ajustement a | 1/4 " |
| Dimension d'ajustement b | 1/8-27 |
| Taille | 1/4x1/8 |
| UNSPSC #: | 25171700 |
| Conforme à la TAA : | Non |
| Poids: | 0.35 lb |
Restrictions sur les produits
