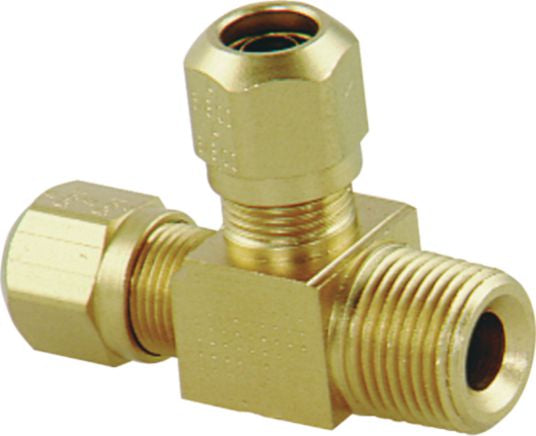

T-shirt de compression de frein à air point pour tubes en nylon, mâle, laiton, 3/8 "x 1 / 4-18 x 3/8", tube x tube x tube
(Paquet de
5)
SKU:84294 Article#: 84294
Les raccords sont expédiés avec des noix, des manches et des inserts pré-assemblés, prêts à se glisser sur les tubes
Rencontre D.O.T. FMVSS 571.106
Plage de températures: 40 ° F à + 200 ° F (40 ° C à + 93 ° C)
Dépasse les exigences de pression des systèmes de freinage à air automobile
Les applications typiques incluent les systèmes de freinage à air, le contrôle de l'air et les lignes de jauge
Utilisé avec des tubes en nylon (SAE J844, type 3)
Instructions d'assemblage
1. Couper le tube carrément.
2. Insérez les tubes en raccord jusqu'à ce qu'il soit au fond sur le siège.
3. Serrez l'écrou avec la clé jusqu'à ce qu'un fil reste visible sur le corps d'ajustement; Ou, l'écrou doit être vissé, serré au doigt, puis victime de la clé comme indiqué dans le tableau (cela permettra un certain nombre de remakes).
Impossible de charger la disponibilité du service de retrait
Fréquemment achetés ensemble
Pince de tuyau 301 SS 1-13 / 16 à 2-3 / 4 "
Impossible de charger la disponibilité du service de retrait
Super 77 Clamp de tuyau SS 5/8 à 1-1 / 4 "
Impossible de charger la disponibilité du service de retrait
Cramp miniature SS 5/16 à 7/8 "
Impossible de charger la disponibilité du service de retrait
Pipe Street Elbow Brass 90 ° 3/8-18 x 3 / 8-18
Impossible de charger la disponibilité du service de retrait
Dot Union Brass 1/2 x 1/2 "
Impossible de charger la disponibilité du service de retrait
Connecteur de compression de points Male en laiton 3/8 x 1/4 "
Impossible de charger la disponibilité du service de retrait
Connecteur de compression de points masculin 3/8 x 3/8 "
Impossible de charger la disponibilité du service de retrait
Connecteur de compression de points Male en laiton 3/8 x 3/8 "
Impossible de charger la disponibilité du service de retrait
Dot Compression Union laiton 5/8 "
Impossible de charger la disponibilité du service de retrait
Point pivotant coude mâle 360 ° en laiton 1/4 x 1/4-18
Impossible de charger la disponibilité du service de retrait
Connecteur de points Mâle mâle 1/4 x 1 / 4-18
Impossible de charger la disponibilité du service de retrait
Point de compression en laiton 1/4 "
Impossible de charger la disponibilité du service de retrait
SAE J995C Éconcant avec insert en nylon Grade 8 1/4-20
Impossible de charger la disponibilité du service de retrait
SAE J995C Éconcant avec insert en nylon Grade 8 3 / 8-16
Impossible de charger la disponibilité du service de retrait
IFI 100/107 TOP-RUNNUT GRADE C 5/8-11
Impossible de charger la disponibilité du service de retrait
Description du produit
Les raccords sont expédiés avec des noix, des manches et des inserts pré-assemblés, prêts à se glisser sur les tubesRencontre D.O.T. FMVSS 571.106
Plage de températures: 40 ° F à + 200 ° F (40 ° C à + 93 ° C)
Dépasse les exigences de pression des systèmes de freinage à air automobile
Les applications typiques incluent les systèmes de freinage à air, le contrôle de l'air et les lignes de jauge
Utilisé avec des tubes en nylon (SAE J844, type 3)
Instructions d'assemblage
1. Couper le tube carrément.
2. Insérez les tubes en raccord jusqu'à ce qu'il soit au fond sur le siège.
3. Serrez l'écrou avec la clé jusqu'à ce qu'un fil reste visible sur le corps d'ajustement; Ou, l'écrou doit être vissé, serré au doigt, puis victime de la clé comme indiqué dans le tableau (cela permettra un certain nombre de remakes).
Spécifications techniques
| Article#: | 84294 |
|---|---|
| Classe | Brake Air FTGS / tubes / accessoires |
| Type d'ajustement | Compression - nylon |
| Style | POINT |
| Matériel | Laiton |
| Configuration | Tee-shirt masculin |
| Type de connexion A x b x c | Tube x tube x tube |
| Dimension d'ajustement a | 3/8 " |
| Dimension d'ajustement b | 1/4-18 |
| Dimension d'ajustement C | 3/8 " |
| Taille | 3/8x1 / 4 |
| UNSPSC #: | 25171700 |
| Conforme à la TAA : | Non |
| Poids: | 0.81 lb |
Restrictions sur les produits
